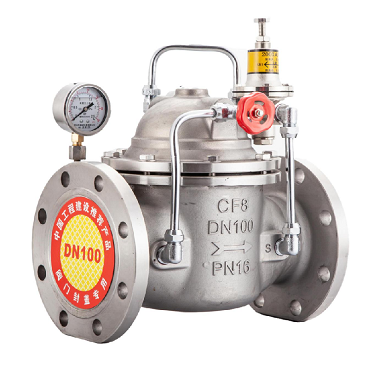

1、HC200X-16P不銹鋼304法蘭先導隔膜片可調式減壓閥

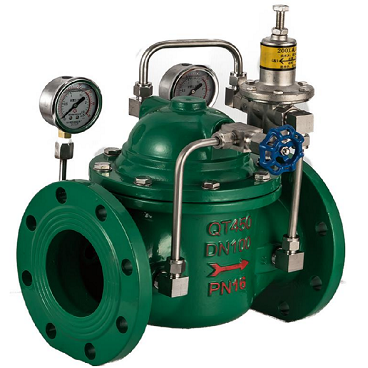

2、球墨鑄鐵法蘭HC200X-16Q可調式減壓閥組

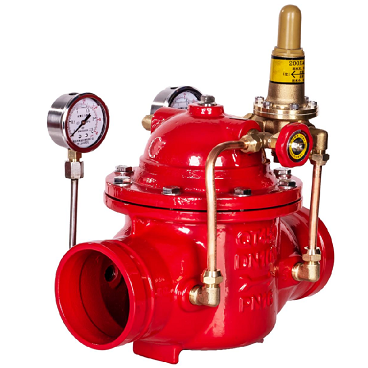

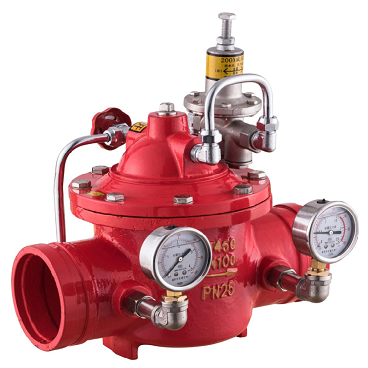

3、H8200X-16Q球墨鑄鐵溝槽卡箍法蘭先導可調式減壓穩壓閥組



200X減壓閥概述：

200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。200X減壓閥利用設定調壓減壓導閥彈簧壓力和調節針型閥開度設定出口壓力，通過接管系統和控制室的反饋作用來穩定出口壓力，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。




200X減壓閥工作原理：

200X減壓閥當管道從進水端給水時，水流過針型調節閥進入主閥控制室，出口壓力通過導管作用到減壓導閥上，當出口壓力高于減壓導閥設定值時，減壓導閥關閉主閥，出口壓力不再升高。200X-16P減壓閥出口壓力降到減壓導閥設定壓力時導閥開啟，控制室向下游排水。郵于減壓導閥的排水量大于針型調節閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節減壓導閥彈簧即可設定出口壓力。




200X減壓閥型號：

球墨鑄鐵：HC200X-16Q，HC200X-25Q

鑄鋼：200X-16C，200X-25C，200X-40C

不銹鋼：200X-16P，200X-25P，200X-40P




200X減壓穩壓閥特點：

1、壓力控制穩定可靠。減壓導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。

2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定下游壓力。

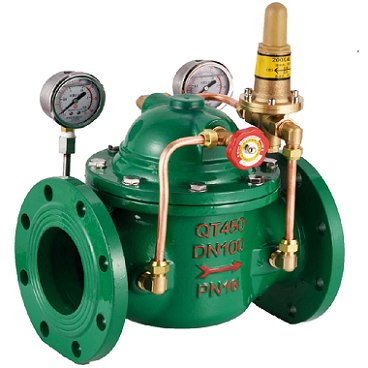

HC200X-16Q可調式減壓閥組：
